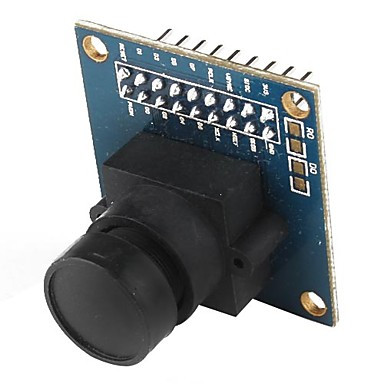

Модуль VGA камери OV7670

📦 Уточнення актуальної кількості: +380 (93) 092-13-64
💰 Ціна залежить від обсягу замовлення.
📲 Деталі уточнюйте за телефоном.

VGA-камера OV7670 з максимальною роздільною здатністю 640х480 пікселів (0.3 МП) керується за протоколом SCCB (аналог I2C).

Для OV7670 є безліч параметрів. Програмується якість зображення, формат даних і режим передавання. Оброблення зображення налаштовується записуванням даних у спеціальні регістри мікросхеми OV7670 за допомогою інтерфейсу Serial Camera Control Bus (SCCB) — аналог шини I2C. Частота дискретизації 30 кадрів на секунду відповідає стандарту VGA. Швидкість передавання кадрів встановлюється програмно. Також доступні формати: QVGA 320х240, CIF 352х240, QCIF 176x144. Роздільна здатність може примусово знижуватися до 40x30 точок. Дані про колір передаються за допомогою встановленого програміста кодування. Використовуються два основні типи кодування YCbCr і RGB, який має три варіанти: RGB565, RGB555, RGB444. Тут цифри означають кількість біт на один колір. Наприклад, RGB565 — це 5 бітів на червоний, 6 бітів на зелений і 5 бітів на синій. У разі кодування RGB для передавання даних про колір пікселя потрібно 2 байти. Передавання кодування кольору YCbCr складніше. Стандартно встановлений формат VGA 640х480. 30 кадрів, 480 рядків. На виході HREF сигнал із частотою 14,4 кГц. Частота зумовлена параметрами зображення 30 кадрів х 480 рядків = 14400 Гц.

Характеристики:

• Розмір лінзи: 1/6 дюйма


• Видимий кут: 25 град.


• Макс. кількість кадрів: 30/сек


• Чутливість: 1.3В (Люкс-сек)


• Співвідношення сигнал/шум: 46дБ


• Розміри плати: 3.5x3.5 см


• Вага: 12 грамів
